什么是SMT钢网

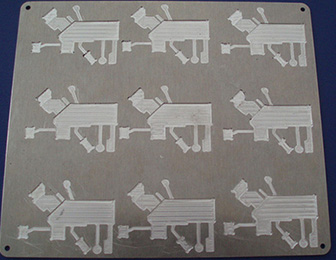

　　SMT钢网又称钢板，它的主要功能是协助锡膏的堆积，将准确数量的锡膏转移到光板（barePCB）上准确的方位。钢网由网框、丝网和钢片组成。钢片上有许多孔，这些孔的方位对应PCB上需要被印刷的方位。

　　在运用时，将PCB放置于钢网的下方，将锡膏经过钢网上固定方位的小孔漏印到PCB上。

　　锡膏阻塞在钢网上越少，堆积在PCB上就越多。因而，当在印刷过程中出现不良状况时，应首要查看钢板的状况。

　　SMT钢网可分为激光模板，电抛光模板，电铸模板，阶梯模板，邦定模板，镀镍模板和蚀刻模板七种类型。SMT钢网制造工艺有化学蚀刻法、激光切割法和电铸成型法三种方法。SMT钢网

　　1.目的：

　　标准 SMT 钢网制造，使 SMT 钢网制造有章可循；标准钢网的运用和办理，进步工作效率。

　　标准 SMT 刮刀的办理及运用,进步工作效率.

　　2.适用范围：

　　SMT 车间的所有工程人员、设备理员、生产线印刷员、品质部 IPQC、 PMC 部仓库。

　　一般技术要求

　　1、绷网

　　选用红胶+铝胶带方法，在铝框与胶粘接处，须均匀刮上一层维护漆。一起，为确保网板有满意的张力和杰出的平整度，主张不锈钢板距网框内侧保存25mm-50mm。

　　2、网框

　　框架尺度依据印刷机的要求而定，以DEK265和MPM UP 3000机型为例，框架尺度为29ˊ 29ˊ，选用铝合金，框架型材规格为1.5ˊ 1.5ˊ。

　　3、基准点

　　依据PCB资料提供的大小及形状按1：1方法开口，并在印刷不和刻半透。在对应坐标处，整块PCB至少开两个基准点。

　　4、开口要求

　　（1）方位及尺度确保较高开口精度，严厉按规定开口方法开口。

　　（2）独立开口尺度不能太大，宽度不能大于2mm，焊盘尺度大于2mm的中间需架0.4mm的桥，以免影响网板强度。

　　（3）开口区域有必要居中。

　　5、字符

　　为便利生产，主张在网板左下角或右下角刻上下面的字符：Model;T;Date;网板制造公司名称。

　　6、网板厚度

　　为确保焊膏印刷量和焊接质量，网板外表滑润均匀，厚度均匀，网板厚度参照以上表格，网板厚度应以满意Z细间距QFP BGA为前提。

　　如PCB上有0.5mmQFP和CHIP 0402元件，网板厚度0.12mm;

　　如PCB上有0.5mmQFP和CHIP 0603以上元件，网板厚度0.15mm;
