SMT钢网开孔尺寸如何设计

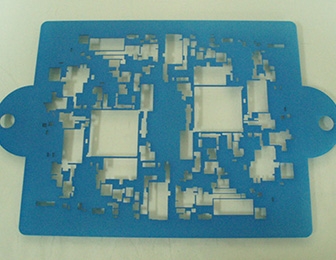

在SMT贴片加工过程中，SMT钢网是锡膏印刷工艺的重要工具。钢网开孔尺寸设计直接影响锡膏沉积量、印刷稳定性以及后续焊接质量。合理设计SMT钢网开孔尺寸，可以提升PCB印刷精度，减少虚焊、连锡等焊接缺陷。了解SMT钢网开孔尺寸如何设计，对于电子制造企业优化生产工艺具有重要意义。

SMT钢网开孔尺寸设计首先需要考虑PCB焊盘尺寸。一般情况下，钢网开孔尺寸会根据焊盘尺寸进行适当调整。为了保证锡膏沉积量稳定，钢网开孔通常略小于焊盘面积。通过这种设计方式，可以避免锡膏过多造成焊点桥接问题，同时保证焊点形成均匀。

钢网厚度与开孔尺寸之间也存在密切关系。SMT钢网厚度决定锡膏沉积高度。如果钢网厚度较大，而开孔尺寸过小，可能导致锡膏释放不完全，从而影响焊点形成。因此在SMT钢网设计过程中，需要综合考虑钢网厚度、焊盘尺寸以及元件类型。常见的钢网厚度范围在0.1毫米到0.15毫米之间，具体参数需要根据PCB结构进行调整。

元件封装类型也是影响SMT钢网开孔尺寸设计的重要因素。对于大尺寸元件焊盘，钢网开孔可以保持与焊盘接近的尺寸比例，以保证足够的锡膏量。对于细间距元件或微型元件，需要采用缩孔设计，通过减少开孔面积降低锡膏沉积量，从而避免连锡问题。BGA元件、QFN封装以及0402或0201元件在设计钢网开孔时通常需要更精细的尺寸控制。

开孔形状同样影响锡膏印刷质量。SMT钢网开孔不仅可以采用标准矩形或圆形结构，还可以根据焊盘形状进行特殊设计。例如梯形开孔、椭圆形开孔或分割开孔设计，可以改善锡膏释放效果，提高印刷稳定性。合理的开孔形状能够减少锡膏残留，提高SMT钢网使用效率。

SMT钢网制造工艺也会影响开孔精度。常见的制造方式包括激光切割和电铸工艺。激光钢网能够实现较高开孔精度，适用于大多数SMT贴片生产。电铸钢网则适用于高密度PCB和微型元件生产，其开孔边缘更加平滑，有利于锡膏脱模。

在实际应用中，SMT钢网开孔尺寸设计还需要结合锡膏特性。不同锡膏颗粒尺寸和粘度会影响印刷效果。如果锡膏颗粒较细，可以适当减小开孔尺寸，提高印刷精度。对于高粘度锡膏，需要确保开孔结构能够顺利释放锡膏，避免残留。

总体来看，SMT钢网开孔尺寸设计需要综合考虑焊盘尺寸、钢网厚度、元件封装类型、开孔形状、制造工艺以及锡膏特性等多个因素。通过合理设计SMT钢网开孔结构，可以提高锡膏印刷质量，保证焊接稳定性，从而提升SMT生产线整体效率。
