印刷治具与普通支撑治具有什么区别

在SMT生产线中，治具设备用于保证PCB在生产过程中的稳定定位。不同工序需要不同类型的治具，其中印刷治具和普通支撑治具在结构设计和应用功能方面存在明显区别。了解印刷治具与普通支撑治具有什么区别，有助于电子制造企业在SMT生产过程中选择合适的辅助设备。

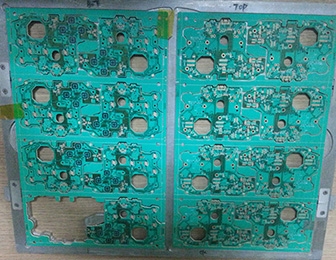

印刷治具主要应用于锡膏印刷工序。SMT生产中，锡膏需要通过钢网印刷到PCB焊盘表面。如果PCB板在印刷过程中发生弯曲或移动，会影响印刷精度。印刷治具通过准确定位结构和支撑结构，将PCB板固定在稳定位置，使钢网与PCB保持良好接触，从而保证锡膏印刷均匀。

普通支撑治具则主要用于PCB运输和支撑。其作用是提供基本支撑结构，使PCB在生产线上保持稳定状态。普通支撑治具通常结构较为简单，主要起到托板或支架作用，并不具备定位功能。

在结构设计方面，印刷治具通常包含定位销、支撑块以及固定框架。定位销用于对齐PCB板上的定位孔，使PCB在印刷过程中保持准确位置。支撑块则用于防止PCB中间区域下沉，从而保持钢网与PCB表面贴合。普通支撑治具通常只具备简单支撑结构，并不包含定位组件。

印刷精度要求也是两种治具的重要区别。SMT锡膏印刷对位置精度要求较高，微小偏差都可能影响焊点质量。印刷治具通过高精加工结构，使PCB定位误差保持在较小范围。普通支撑治具由于主要承担运输和支撑功能，对精度要求相对较低。

应用场景方面，印刷治具主要用于SMT锡膏印刷机。普通支撑治具则可能出现在插件工序、检测工序或运输工序中。不同生产环节根据需求选择合适治具类型，从而保证生产流程顺畅。

材料选择方面，印刷治具通常采用高强度工程材料或金属材料，以保证长期使用稳定性。普通支撑治具材料选择范围较广，一些简单支撑结构可以使用普通工程塑料制造。

总体来看，印刷治具与普通支撑治具在功能定位、结构设计、精度要求以及应用场景方面存在明显区别。印刷治具主要用于保证SMT锡膏印刷精度，通过定位和稳定支撑提高印刷质量。普通支撑治具则主要提供基础支撑功能，用于PCB生产过程中的运输和固定。合理选择不同类型治具，可以提高SMT生产效率并保证电子产品焊接质量。
