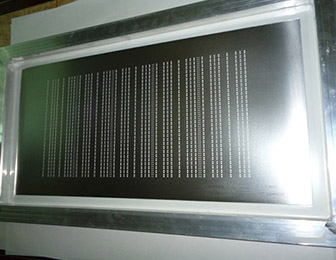

SMT纳米钢网孔径精度影响贴装质量？

　　在电子制造领域，SMT（表面贴装技术）工艺凭借其快速、高精度的特点，成为主流的电子元件组装方式。而在 SMT 工艺中，SMT 纳米钢网扮演着举足轻重的角色，其孔径精度更是对电子元件的贴装质量有着深远影响。

　　准确锡膏印刷的基石

　　锡膏印刷是 SMT 贴装的首要环节，SMT 纳米钢网的孔径精度直接决定了锡膏转移的准确性。高精度的孔径能够确保锡膏均匀、定量地印刷到 PCB（印刷电路板）的焊盘上。例如，在生产智能手机主板这类高密度、高精度的电子产品时，微小的电子元件需要少量且准确的锡膏量来实现焊接。若纳米钢网孔径精度不足，可能导致孔径过大，锡膏量过多，在焊接时容易引发短路；反之，孔径过小则会使锡膏量过少，造成虚焊。而 SMT 纳米钢网凭借其优越的孔径精度，能够将锡膏准确地印刷到焊盘上，为后续高质量的贴装奠定基础。

　　元件定位的关键保障

　　电子元件在贴装过程中，需要准确地放置在 PCB 的特定位置。SMT纳米钢网的孔径精度对元件定位有着间接但关键的影响。当锡膏印刷时，元件引脚与焊盘上的锡膏能够匹配，在回流焊过程中，元件会因锡膏的表面张力作用，自动校正位置，实现准确贴装。若钢网孔径精度不佳，锡膏印刷位置偏差，元件贴装后就可能出现偏移、立碑等问题。在一些对元件位置精度要求高的芯片贴装中，如 CPU 等，SMT 纳米钢网的高精度孔径确保了元件能够准确放置，从而保证芯片的正常运行和性能发挥。

　　电气连接可靠性的决定因素

　　良好的电气连接是电子元件正常工作的前提。SMT 纳米钢网孔径精度通过影响锡膏量和元件定位，决定了电气连接的可靠性。准确的孔径使适量的锡膏在焊接后形成饱满、牢固的焊点，能够有效传导电流，降低电阻。而因孔径精度问题导致的锡膏量异常或元件位置偏差，会使焊点出现空洞、虚焊等缺陷，增加电气连接的电阻，甚至导致断路，严重影响电子产品的性能和使用寿命。在汽车电子、航空航天等对可靠性要求高的领域，SMT 纳米钢网的高精度孔径对于保障电气连接的稳定性和可靠性至关重要，能够确保电子设备在复杂环境下稳定运行。
