SMT纳米钢网开口设计要求

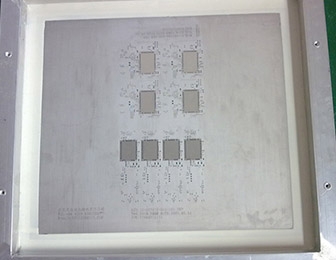

　　SMT 纳米钢网的开口设计是保障电子产品贴片质量的重要环节，合理的开口设计能确保锡膏准确印刷到 PCB 板的焊盘上，为后续焊接工序奠定基础。其设计要求需结合电子产品类型、锡膏特性、焊接工艺等多方面因素综合确定。

　　首先，电子产品的类型和元件规格对开口设计影响显著。对于小型元件，如 0201、01005 等微小尺寸的贴片电阻、电容，开口尺寸需准确适配元件焊盘。一般情况下，开口的长度和宽度要略小于元件焊盘，以避免锡膏印刷过量导致桥连等焊接缺陷。例如，当元件焊盘尺寸为 0.6mm×0.3mm 时，开口尺寸可能设计为 0.55mm×0.28mm 。而对于引脚密集的 IC 芯片，如 QFP、BGA 封装元件，开口形状和排列方式需与元件引脚布局严格对应。以 BGA 封装元件为例，其底部焊球呈矩阵排列，钢网开口需按照焊球的位置和尺寸一一对应设计，同时考虑到锡膏在焊接过程中的流动特性，开口尺寸可能会根据实际情况进行微调，保证每个焊球都能得到适量的锡膏。

　　锡膏的特性也是开口设计需要考虑的因素。不同类型的锡膏，其颗粒大小、粘度、流动性存在差异。如果锡膏颗粒较大，开口尺寸过小可能导致锡膏堵塞，影响印刷效果；而开口过大又会造成锡膏堆积。因此，在设计开口时，要根据所使用锡膏的颗粒度调整开口尺寸。通常，开口的宽度应大于锡膏颗粒直径的 2 - 3 倍，以确保锡膏能够顺利通过开口印刷到 PCB 板上。此外，锡膏的粘度和流动性也会影响开口设计，对于粘度较高、流动性较差的锡膏，可能需要适当增加开口面积，以保证锡膏能够充分填充焊盘。

　　焊接工艺同样会对开口设计提出要求。回流焊和波峰焊是常见的焊接工艺，不同工艺对锡膏量的需求不同。在回流焊工艺中，由于焊接过程相对温和，锡膏用量相对较少，开口设计可以适当保守一些；而波峰焊工艺中，锡膏需要承受较大的冲击力，为保证焊接质量，开口尺寸可能需要适当加大，以提供足够的锡膏。在一些特殊焊接工艺，如选择性焊接中，还需要根据具体的焊接部位和要求，对开口进行特殊设计，可能会采用不规则形状的开口，以满足局部焊接的需求。

　　SMT 纳米钢网开口设计还需考虑钢网的厚度。较厚的钢网，开口尺寸需要适当加大，以补偿因钢网厚度带来的锡膏印刷量不足问题；而较薄的钢网，开口尺寸则可以相对减小。
