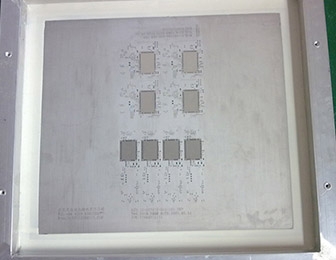

SMT 纳米钢网在电子制造中发挥着重要作用,其制作工艺的每一个环节都对产品的性能有着直接影响。以下将详细介绍 SMT 纳米钢网制作工艺的具体步骤。
制作 SMT 纳米钢网的一步是设计文件准备。工程师需要依据 PCB 板的设计图,通过专业的设计软件,规划钢网的外形尺寸、开孔位置与形状。这一过程要充分考虑 PCB 板上元器件的布局、引脚形状和尺寸等因素,为后续制作提供准确的数据基础。
完成设计后,进入数据处理阶段。设计文件中的图形数据需经过特定的转换和优化,以适应不同的制作工艺要求。例如,将图形数据转换为激光切割或蚀刻设备能够识别的格式,并对开孔的边缘进行优化处理,使开孔边缘更加平滑。
接下来是钢网基材的选择与加工。通常会选用优良的不锈钢材料作为基材,依据设计尺寸对不锈钢板进行裁剪和打磨,使其表面平整光滑,满足后续制作需求。若对钢网张力有特殊要求,还需对基材进行适当的处理,增强其张力性能。
基材准备好后,进行关键的开孔加工环节。常见的开孔方法有激光切割和化学蚀刻。激光切割通过高能量激光束熔化或汽化不锈钢材料,实现开孔;化学蚀刻则是利用化学溶液对不锈钢板进行腐蚀,形成所需的开孔形状。激光切割能够制作出较为复杂的开孔形状,且边缘质量较好;化学蚀刻则适合制作大量规则的开孔,且成本相对较低。在开孔过程中,需严格控制加工参数,确保开孔的尺寸和形状符合设计要求。
开孔完成后,要对钢网进行纳米处理。通过特殊的工艺,在钢网表面形成一层纳米级别的涂层。这种涂层可以改变钢网表面的物理和化学性质,例如降低表面张力,使焊膏更容易脱离钢网,提高印刷效果;同时还能增强钢网的耐磨性和抗腐蚀性,延长钢网的使用寿命。
纳米处理后,需要对钢网进行张力测试和清洗。张力测试是为了确保钢网在使用过程中能够保持平整,使焊膏均匀印刷。若张力不达标,需进行调整。清洗则是去除钢网表面在制作过程中残留的杂质、油污等,保证钢网的清洁度,为后续使用创造良好条件。
经过质量检测,检查钢网的各项指标是否符合标准,如开孔尺寸、形状、位置,以及钢网的平整度、张力等。只有通过质量检测的 SMT 纳米钢网,才能投入到电子制造的生产环节中。
