SMT印刷治具公差控制在什么范围合适

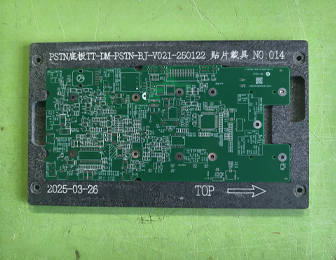

SMT印刷治具作为辅助定位与支撑工具，其加工精度对整个印刷工艺过程稳定性有直接影响。治具加工公差控制范围需根据使用环境、设备结构、PCB尺寸、定位方式及生产节拍等因素综合设定。

在实际工艺要求中，印刷治具的公差控制主要集中在几个关键维度：平面度、定位孔配合、支撑柱高度、开窗轮廓误差等。其中平面度关系到印刷时的整体支撑稳定性，若治具表面起伏较大，将导致刮刀刮印不均，造成锡膏厚度不一致。

一般情况下，标准SMT印刷治具的加工公差控制在±0.02mm以内。对于部分高密度拼板、细间距器件较多的PCB，要求更高时可控制在±0.01mm。对于非高精度产品，如低端消费类或测试板，可适度放宽至±0.05mm。

定位孔的配合精度尤为关键，配合误差需控制在±0.01~±0.02mm，以保证PCB放置时无偏移现象。若公差过大，容易出现位移偏差，影响开窗对位精度，进而引发焊膏偏印、虚焊等问题。

治具支撑柱的加工高度则需依据PCB厚度调整。常规FR4板厚度为1.6mm，支撑柱高度需准确设定在与PCB底面齐平状态，误差控制在±0.02mm以内。若支撑不均衡，会造成PCB受力不均，影响印刷刮刀接触稳定性。

开窗轮廓误差也需控制在±0.05mm以内，确保钢网开口区域无遮挡、不偏位，保证锡膏均匀印刷。此外，部分治具设有吸气槽或真空孔，其孔位尺寸误差同样需控制在±0.02mm内，以维持气流通畅与贴附效率。

不同加工方式对公差控制能力不同。传统CNC机床适合中等精度治具加工，而激光切割与高精数控设备更适用于高公差控制要求。若涉及到自动化对位、视觉识别配合等功能型治具，则需在设计阶段提出更严苛的加工规范。

公差控制不仅影响产品一致性，也关系到治具使用寿命与维修频率。过松或过紧的结构都会降低装配效率，并造成局部磨损加速，长期将影响整线稳定运行。
